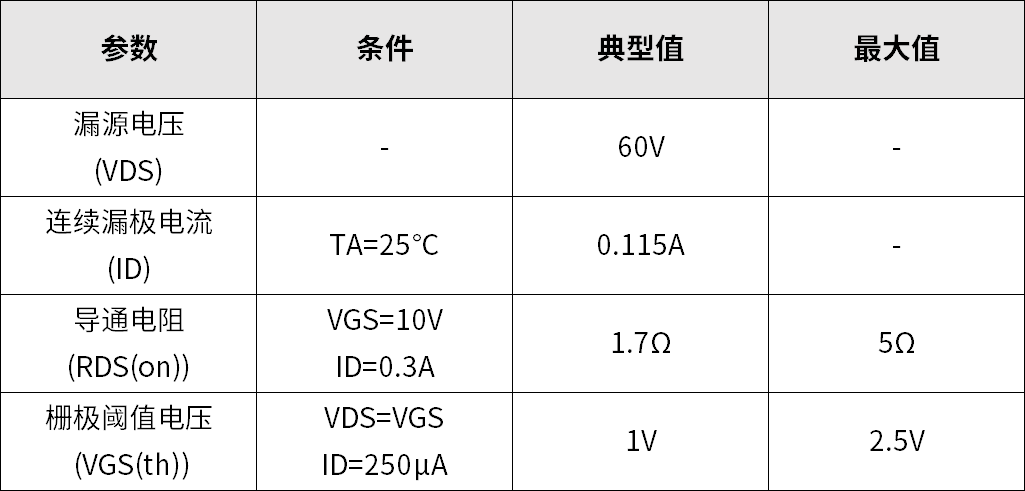

在液晶屏終端控制板中，USB接口用于連接上位機并接收下發的顯示命令。為確保USB接口通信的穩定性，2N7002被用于控制USB接口的上拉電阻通斷，以便上位機對USB設備進行可靠枚舉。2N7002是合科泰生產的一款N溝道MOSFET，該器件采用SOT-23封裝，可有效減少PCB板的占用空間。使用高單元密度的MOSFET技術制造，具有可靠的快速開關性能，市場價格很低，對板卡的整體BOM成本影響微乎其微。2N7002適合低電壓、小電流應用場景，如LED驅動、PWM驅動和各類開關應用。

應用背景

系統核心處理器一端通過I2C接口外接點陣LCD顯示屏，另一端通過USB連接上位機。LCD屏通過觸摸功能實現人機交互，將按鍵信息發送給STM32控制器，經處理后通過USB接口上傳至上位機及遠程服務器；上位機和服務器處理后將結果返回給STM32控制器，并在LCD上顯示相應內容。

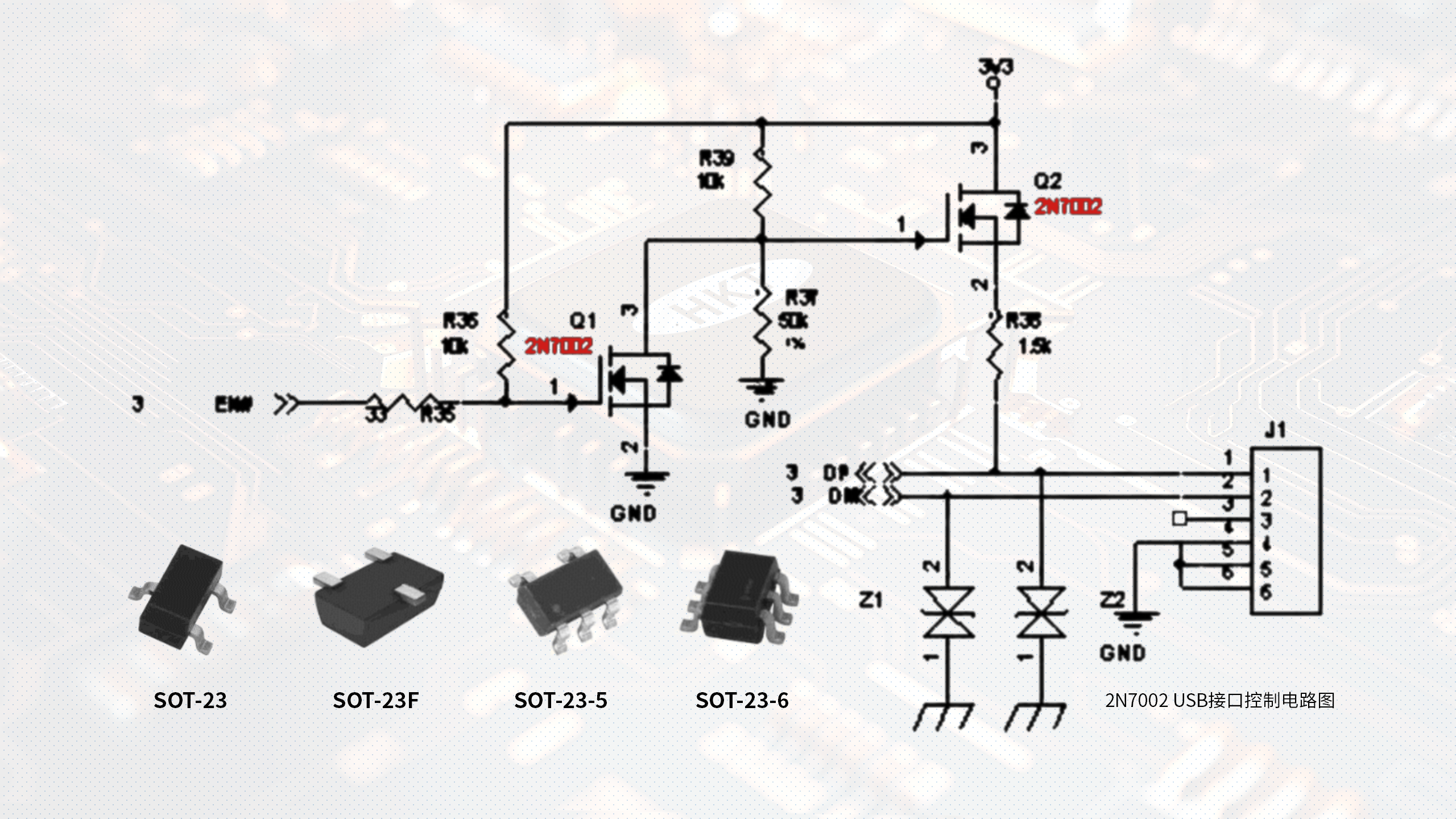

USB接口控制電路設計

先來認識下電路里的關鍵部分：處理器相當于“大腦”，負責發出指令和處理信號；2N7002是一種類似“電子開關”的元件；控制信號相當于“開關指令”；USB接口的DP和DM是兩根信號線，其中DP在檢測和數據傳輸中起關鍵作用；還有一種“防護盾”似的器件，能防止靜電損壞電路。

為何采用兩級2N7002結構？

這要從單級類似2N7002的“電子開關”存在的問題說起。處理器剛上電復位的幾十毫秒到100毫秒內，控制信號的引腳會處于“高阻態”，就像一根沒接任何信號的懸空線頭。此時雖無明確的高電平信號，但會有微安級的泄漏電流，可能讓引腳“誤認”為高電平。

若只用一級這種“電子開關”，可能會因這個“假高電平”導致開關短暫導通，使USB接口出現錯誤反應，比如讓上位機誤以為有設備插入。

增加第二級2N7002后，情況得到改善：當控制信號處于高阻態時，某個電阻會把第一級“電子開關”（Q1）的控制端拉到高電平，讓Q1穩定導通。這會使第二級“電子開關”（Q2）的控制端變?yōu)榈碗娖剑琎2徹底斷開（截止），避免了單級時的誤動作。簡單講，兩級開關配合電阻的作用，讓電路在上電初期更穩定，不會出現錯誤反應。

電路的工作原理

可分為“系統上電時”和“控制信號有效時”兩個階段：

1.系統剛上電時

控制信號處于高阻態，Q1的控制端被某個電阻拉到高電平，Q1導通（相當于開關閉合）。這會使Q2的控制端變成低電平，Q2截止（開關斷開）。此時USB的DP信號沒接上拉電阻，上位機（如電腦）就檢測不到有USB設備插入，電路處于“待命”狀態。

2.控制信號變低電平后

當處理器發出“控制信號為低電平”的指令，Q1的控制端變?yōu)榈碗娖?，Q1截止（開關斷開）。這時Q2的控制端被另一個電阻拉到高電平，Q2導通（開關閉合），DP信號通過某個電阻被拉到電源電壓。上位機檢測到DP信號的變化，就知道有USB設備插入，開始進行識別（枚舉）和初始化，之后便能正常通信。

結論

合科泰2N7002作為一款低成本、小封裝的N溝道MOSFET，在USB接口控制電路中表現出優異的性能。其毫秒級的開關速度、穩定的電氣特性以及極具競爭力的價格，使其成為低電壓小電流開關應用的理想選擇，特別適合對成本敏感且要求高可靠性的消費電子和工業控制領域。
